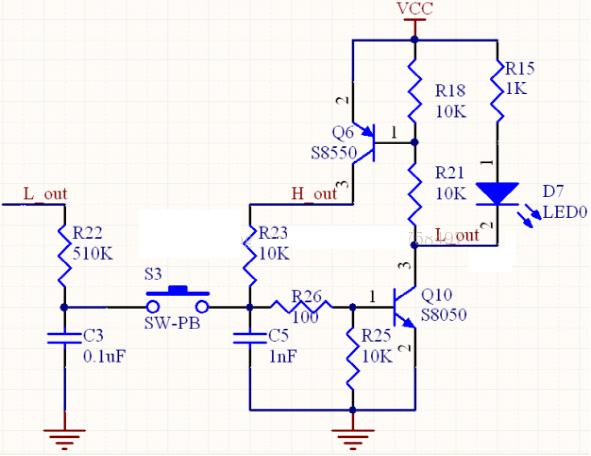

先上一個低功耗的一鍵開關機電路，這個電路的特點在于關機時所有三極管全部截止幾乎不耗電。
原理很簡單：
利用Q10的輸出與輸入狀態相反(非門)特性和電容的電流積累特性。剛上電時Q6和Q10的發射結均被10K電阻短路所以Q6和Q10均截止，此時實測電路耗電流僅為0.1uA，L_out輸出高，H_out輸出低。此時C3通過R22緩慢充電最終等于VCC電壓，當按下S3后C3通過R26給Q10基極放電，Q10迅速飽和，Q6也因此飽和，H_out變?yōu)楦唠娖剑?dāng)C3放電到Q10be結壓降0.7V左右時C3不再放電，此時若按鍵彈開C3將進一步放電到Q10的飽和壓降0.3V左右，當再次按下S3,Q10即截止。
這個電路可以完美解決按鍵抖動和長按按鍵跳檔的問題，開關狀態翻轉只發生在按鍵接觸的瞬間，之后即便按鍵存在抖動或長按按鍵的情況開關狀態不會受到影響。這是因?yàn)镽22的電阻很大(相對R23,R26,R25)當C3電容的電壓穩定后，R22遠不足以改變Q10的開關狀態，R22要能改變Q10的狀態必須要等S3彈開后C3將流過R22的小電流累積存儲，之后再通過S3的瞬間接觸快速大電流釋放從而改變Q10的狀態。
非低功耗的三極管一鍵開關機電路：

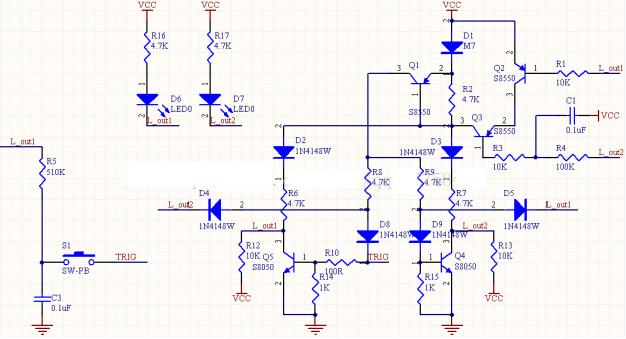

這個電路的原型來自互聯網，參數有調整，原理和第一個低功耗電路相似在此不再贅述。以上兩個電路都深入了解之后再看本帖的主題一鍵三檔電路：
這個電路實際就是本帖前兩個電路的融合，可以實現低功耗待機和1檔、2檔、關機等3個檔位。上電之初由于Q1,Q4,Q5的be結都并聯了電阻，因此所有三極管都截止電路低功耗待機，C3開始充電到VCC電壓。當按下S1后，Q5飽和，同時Q1也因此飽和，L_out1輸出低電平Q4截止—>Q3截止、Q2飽和，C3放電為0.3V(Q5的飽和壓降)左右。再次按下S1，Q5截止L_out1輸出高電平—>Q2截止，Q4飽和L_out2輸出低電平，由于R4和C1的延時作用Q3會延遲飽和，可以保證Q2完全截止后Q3基極才會為低電平，因此Q2，Q3都不會飽和。當再次按下S1，Q5由截止變?yōu)轱柡蚅_out1再次輸出低電平—>Q2飽和(同時Q4截止)，Q3飽和延遲—>Q1截止，電路進入待機狀態。
