靜電放電(ESD)防護,現代電子產品可靠性設計的關鍵

本文深入探討了靜電放電（ESD）對現代電子產品的影響，并詳細分析了如何通過選擇和應用合適的ESD保護器件來提高產品的可靠性。隨著電子產品不斷向小型化和集成化發展，ESD防護已成為確保設備穩定性和延長使用壽命的關鍵環節。本文從ESD對電子產品的損害機制入手，闡述了選擇ESD保護器件的重要性和關鍵標準，并針對不同應用場景提供了具體的選型建議，最后強調了綜合考慮多種因素以實現最佳防護效果的重要性。

一、靜電放電對電子產品的損害機制

靜電放電是一種瞬時電擊現象，通常由人體與電子設備之間的電荷轉移或設備內部不同部件間的電荷積累引發。這種瞬時高電壓和大電流脈沖會對芯片和電路元件造成直接物理?yè)p壞，如燒毀電路、擊穿絕緣層等。此外，ESD還可能引起性能下降，例如信號傳輸延遲、邏輯錯誤等，甚至可能因電磁干擾（EMI）導致設備性能整體下降。

隨著電子產品不斷小型化和集成化，元件之間的間距減小，耐壓能力降低，使得ESD的威脅日益加劇。例如，在高密度集成電路中，微小的靜電放電就可能損壞多個相鄰元件，導致整個芯片失效。因此，保護設備免受靜電損壞已成為提高產品可靠性和用戶體驗的關鍵環節。

二、選擇ESD保護器件的關鍵標準

在選擇ESD保護器件時，必須全面了解不同類型的靜電保護解決方案及其特性。以下是幾種常見的ESD保護器件及其在選型時需要重點考慮的關鍵標準：

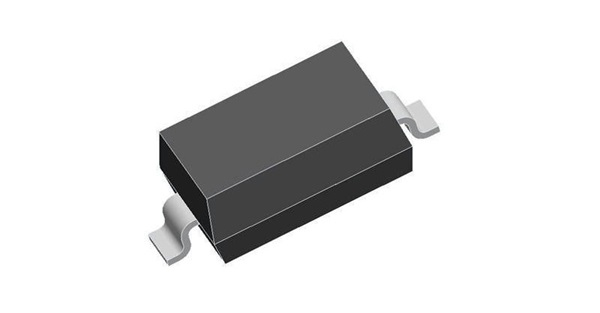

（一）瞬態抑制二極管（TVS二極管）

TVS二極管以其快速響應時間和低箝位電壓著稱，能夠在納秒級時間內響應靜電放電事件，將過電壓箝位到安全水平，從而保護后端電路免受損害。其低漏電流特性確保在正常工作條件下對系統的影響最小，不會引入顯著的電路噪聲或功耗增加。

（二）電容性保護器件

電容性保護器件通過儲存電荷來吸收靜電能量，具有較高的能量吸收能力，特別適用于大功率電源電路和需要處理高能量ESD事件的場景。然而，其較大的電容值可能會對高速信號傳輸產生影響，如引起信號失真或衰減，因此在高速信號線防護中需謹慎使用。

（三）壓敏電阻

壓敏電阻在電壓超過其閾值時會迅速降低阻抗，將過電壓引導至地，從而保護電路。其優勢在于能夠承受較高的放電能量，適用于各種工業和消費電子應用。但壓敏電阻存在老化問題，長期使用后性能可能會有所下降，因此在高可靠性要求的應用中需要考慮其壽命因素。

（四）靜電保護二極管

靜電保護二極管具有極快的響應速度和低插入損耗，適合用于高速信號接口的保護，如USB、HDMI等。其小型化封裝也使其易于集成到緊湊的PCB布局中，滿足現代電子產品對空間利用的嚴格要求。

三、針對不同應用場景的ESD保護器件選型策略

（一）高速信號接口防護

對于USB接口、HDMI接口等高速信號傳輸線，選擇響應速度快、精度高的TVS二極管是理想方案。TVS二極管能夠在極短時間內快速吸收靜電放電的能量，減少高頻干擾的影響，有效避免信號傳輸質量下降。其低電容特性確保信號完整性得以維持，不會因保護器件的引入而產生顯著的信號失真或延遲。

（二）大功率電源電路防護

在大功率電源電路中，電容式保護器憑借其卓越的能量吸收能力，能夠提供更穩定的保護。這些保護器可以承受較高的放電電流和能量，確保電源電路在面對強大靜電沖擊時仍能保持穩定運行，避免因過電壓導致的元件損壞或電路故障。

（三）敏感或嵌入式設備防護

對于敏感或嵌入式設備，除了保護器件的電氣性能外，其封裝和尺寸也是關鍵考量因素。小型化、優化設計的保護器件不僅減少了空間占用，還使保護裝置更適應緊湊的PCB布局。例如，一些超小型的靜電保護二極管可以輕松集成到微型化電路板中，為敏感元件提供可靠的保護，同時不影響設備的整體設計和性能。

四、綜合考慮實現最佳防護效果

在選擇ESD保護器件時，不能僅依賴單一因素進行評估，而應綜合考慮以下多個方面：

（一）性能與成本平衡

保護器件的性能固然重要，但成本也是實際應用中不可忽視的因素。在一些預算有限的應用中，可能需要在性能和成本之間找到平衡點。例如，對于對靜電敏感度較低的設備，可以選擇成本相對較低但能滿足基本防護要求的壓敏電阻；而對于高價值、對靜電極為敏感的設備，則應優先選擇高性能的TVS二極管或靜電保護二極管，即使其成本較高。

（二）可靠性與環境適應性

可靠的ESD保護系統不僅要提供針對瞬時靜電放電的保護，還要確保在各種惡劣環境下長期穩定運行。溫度、濕度等環境條件會對保護器件的性能產生影響。例如，在高溫高濕環境下，一些保護器件可能會出現性能下降或老化加速的問題。因此，在選型時應充分考慮設備的實際工作環境，選擇具有良好環境適應性的保護器件。

（三）封裝與布局兼容性

保護器件的封裝形式和尺寸必須與電路板的設計相兼容。在高密度電路板布局中，小型化封裝的保護器件更具優勢，可以節省空間并簡化布線。同時，合理的布局也有助于提高保護效果，例如將保護器件盡可能靠近被保護的接口或元件，以減少線路寄生電感和電阻對保護性能的影響。

（四）維護與可更換性

在一些應用中，保護器件的維護和可更換性也是需要考慮的因素。例如，在工業設備中，某些保護器件可能需要定期更換以確保其性能。選擇易于更換的保護器件，或者設計便于維護的電路結構，可以降低設備的維護成本和停機時間。

五、結論

選擇正確的靜電放電（ESD）保護裝置是提高電子產品可靠性的關鍵環節。在設計過程中，深入了解不同類型保護裝置的運行原理和特性，結合具體應用場景的需求，綜合考慮性能、成本、可靠性、環境適應性、封裝與布局兼容性以及維護與可更換性等因素，才能選出最適合的解決方案。通過提高電子設備的抗靜電能力，可以顯著降低故障率，確保設備的穩定運行，保障產品的長期使用安全性。隨著技術的不斷進步，ESD保護裝置的性能也在持續提升，未來將出現更多靈活適應各種防護需求的解決方案，以應對靜電放電帶來的日益嚴峻挑戰。
